Sensor PIR de nueva generación con detección de campo amplio

Panasonic Industry ha desarrollado un nuevo sensor de movimiento por infrarrojos pasivos (PIR) que incorpora una lente plana de gran ángulo y tecnología de detección piroeléctrica de última generación, con el objetivo de mejorar la precisión y la cobertura de la detección de movimiento en aplicaciones técnicas como sistemas de iluminación automática, monitorización de ocupación y controles de automatización de edificios. El diseño del sensor está orientado a entornos en los que la cobertura amplia y la sensibilidad a movimientos pequeños son críticas, incluidos edificios de oficinas, centros educativos e instalaciones residenciales.

Avances en la tecnología de detección PIR
El nuevo sensor Flat Wide Detection Type integra la tecnología PaPIRs+, que representa una evolución técnica respecto a la anterior serie PaPIRs. Mediante el rediseño de los elementos piroeléctricos internos, PaPIRs+ ofrece aproximadamente el doble de sensibilidad en comparación con su predecesor, lo que permite detectar de forma fiable movimientos mínimos en un área ampliada. Este aumento de sensibilidad se logra sin un incremento proporcional del consumo energético, lo que facilita su integración en sistemas energéticamente eficientes donde el consumo de corriente es una restricción técnica.

La cobertura panorámica es un parámetro clave en la detección de movimiento para sistemas de automatización. La lente de perfil plano proporciona un campo de visión aproximado de 136,4° por 135,4°, lo que amplía significativamente el área de detección frente a las lentes PIR convencionales de ángulo estrecho. Las mediciones técnicas realizadas conforme a la norma IEC 63180 demuestran que, cuando se instala a una altura de techo típica de 3,0 m, el sensor puede alcanzar un diámetro máximo de detección radial de aproximadamente 15 m, cubriendo amplios espacios interiores sin necesidad de múltiples dispositivos.

Especificaciones técnicas y características de diseño
Las capacidades de detección del sensor se apoyan en su diseño óptico y mecánico. La lente plana, con un diámetro de 32,6 mm, genera 416 zonas de detección diferenciadas, proporcionando una cobertura prácticamente continua del área supervisada. Las opciones de interfaz incluyen salidas digitales de drenaje abierto y salidas analógicas mediante amplificador operacional, lo que facilita la integración con diversos sistemas de control. El dispositivo funciona en un rango de temperatura ambiente de –20 °C a +60 °C, acorde con las especificaciones habituales de componentes industriales y de automatización de edificios.

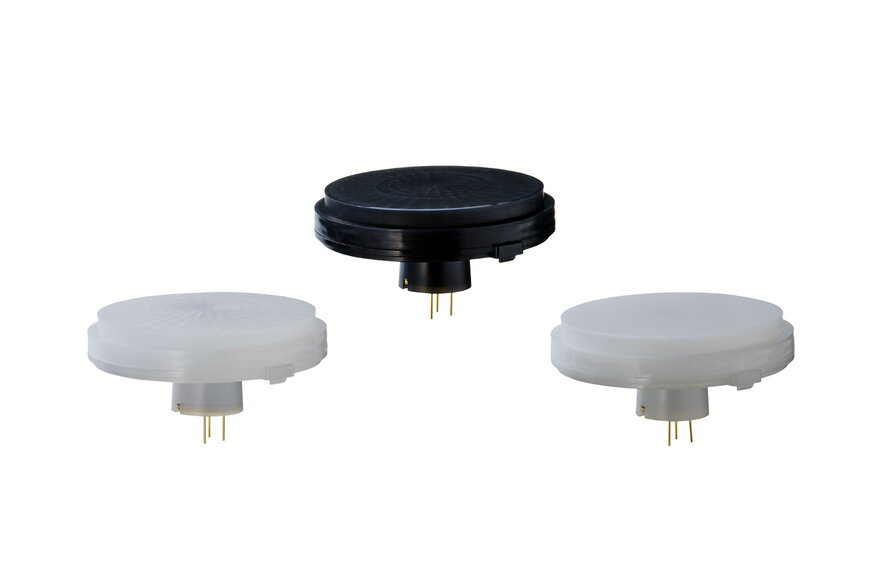

El factor de forma del nuevo sensor comparte dimensiones físicas con el modelo “Ultra-Wide and Long-Distance Detection Type (11-lens)” de Panasonic, lo que puede simplificar la integración en diseños que utilicen carcasas estandarizadas con distintos tipos de sensores. Las opciones de color de la lente —blanco, blanco perla y negro— responden a consideraciones estéticas en aplicaciones donde el aspecto del sensor debe integrarse en el entorno arquitectónico o interior.

Áreas de aplicación e integración en sistemas
En sistemas de control de iluminación automática y gestión de ocupación, una detección de movimiento amplia y sensible reduce la necesidad de instalar múltiples sensores y mejora la respuesta uniforme ante la presencia humana. La capacidad del sensor para detectar movimientos pequeños, incluidos los de personas sentadas, responde a los requisitos técnicos de los sistemas de eficiencia energética que ajustan la iluminación y los sistemas HVAC (calefacción, ventilación y aire acondicionado) en función de la ocupación en tiempo real. Las variantes de bajo consumo, con corrientes que oscilan aproximadamente entre 1 µA y 170 µA según la configuración, refuerzan su idoneidad para despliegues con restricciones energéticas, como nodos IoT alimentados por batería o paneles de control distribuidos.

Ensayos y cumplimiento de normas
La validación del rendimiento se llevó a cabo en los laboratorios de Panasonic utilizando procedimientos normalizados alineados con la norma IEC 63180. Este enfoque garantiza una medición objetiva del alcance de detección y de la sensibilidad en condiciones controladas, lo que permite a compradores técnicos y diseñadores de sistemas comparar el rendimiento con el de otras soluciones PIR disponibles en el mercado.

Contexto competitivo
Aunque existen múltiples fabricantes que ofrecen sensores de movimiento PIR para automatización de edificios y aplicaciones similares, la combinación de una lente plana de gran ángulo y una mayor sensibilidad basada en PaPIRs+ sitúa a este sensor en un segmento orientado a maximizar la cobertura y la detección de movimientos pequeños. Las tecnologías PIR comparables suelen presentar compromisos entre campo de visión y sensibilidad; el enfoque técnico adoptado en este caso busca abordar ambos parámetros sin aumentar de forma significativa el tamaño del dispositivo. No se dispone de datos públicos detallados de comparativas directas con arquitecturas PIR alternativas, un aspecto que sigue siendo relevante para los arquitectos de sistemas al evaluar plataformas de sensores para la cobertura de grandes áreas.

www.industry.panasonic.eu
